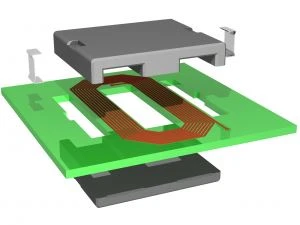

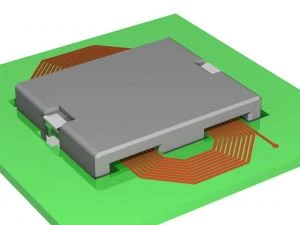

ما هو محول مُنطَر؟

المحول المُعدّل المُعدّن هو في الأساس مُحول يستخدم اللفات المسطحة، وعادةً ما يكون ذلك على لوحة دارة مطبوعة، بدلاً من الأسلاك النحاسية لتشكيل اللفائف.  البناء PCB يخلق عامل شكل مختلف أن يقدم بعض المزايا الفريدة والمقايضات قليلة.

ما هي مزايا المحولات المُنطّة؟

عامل الشكل من المحولات اللوح يوفر العديد من المزايا، بما في ذلك:

1. الأضواء - اللفات مسطحة، مما يسمح أقصر لف نافذة. وهذا يمكن أن يعني أيضا يمكن تصميم جوهر لأكبر منطقة مقطعية أكبر ومساحة أكبر على السطح العلوي والسفلي لتسهيل إزالة الحرارة من المحول.

2. تكرار ممتازة من البناء -- ولفائف PCB هي تكرار جدا ، مما يجعل الآثار الطفيلية مثل الحث تسرب وسعة بينات أكثر قابلية للتنبؤ وتكرارها.

3. عزلة عالية - البناء PCB يسمح زيادة العزل بين طبقات متعرجة.

4. عالية الكفاءة (طباعة 99٪ +)، في شكل صغير الوزن.

ما هي بعض من المقايضات من المحولات بلانار؟

المحولات بلانار تقدم العديد من الفوائد على المحولات عامل الشكل التقليدية، ولكن هناك عدد قليل من المقايضات:

1. PCB يستغرق أكثر من نافذة اللف، والحد من العدد الإجمالي من المنعطفات التي يمكن أن تناسب على حزمة معينة. لهذا السبب، عادة ما يتم اختيار المحولات المُعدّة المُعدّة من أجل تطبيقات المحولات عالية التردد (>100 كيلوهرتز) لأنه مع زيادة التردد، ينخفض عدد المُنعطفات على كل مُتعرج بشكل عام.

2. أعلى بين لف السعة: لأن اللفات هي آثار PCB مسطحة، يمكن أن تكون السعة من طبقة واحدة إلى أخرى أعلى من المحولات التقليدية.

3. مطلوب استثمار الأدوات الأولية أكبر لوضع جميع اللفات على طبقات PCB متعددة. مواد حزمة المحولات القياسية متاحة بسهولة ويمكن أن تكون الإصدارات المخصصة الجرح بسهولة. المحولات بلانار غالبا ما تتطلب رسوم إعداد PCB، وذلك المحولات المُعَطَر المخصّصة أقل شيوعًا.

ما هي بعض تطبيقات المحولات بلانار؟

في أجهزة إلكترونية الطاقة، هناك طلب متزايد باستمرار على كفاءة أعلى وكثافة طاقة.  وبالإضافة إلى ذلك، من المستحسن أن تكون المغناطيسيات عالية التردد صغيرة قدر الإمكان ومتكاملة مع الدوائر والأجهزة الإلكترونية.  على هذا النحو، يتم استخدام المحولات المُعدّة في عدد متزايد من الصناعات التي تستخدم محولات الأسلاك التقليدية:

· تبديل مستلزمات الطاقة (SMPS) على حد سواء AC / DC و DC / DC

· الفضاء الجوي، والكترونيات الطيران

· الإلكترونيات الاستهلاكية

· السيارات الكهربائية

· أنظمة الطاقة الصناعية

· العاكسات الشمسية، مولدات الرياح

· توزيع أنظمة الطاقة في مجال الاتصالات

· أجهزة شحن البطارية

· إضاءة LED

· الأجهزة الطبية

· الاجهزه

· العاكس اللحام
